高清视频转换器
HDMI 转VGA
产品型号: BT-HV100
尊敬的客户：
您好！
非常感谢您购买本公司的产品。为了实现产品的最佳效果和保证安全，请您在对产品进行连接、操作、调试前仔细阅读本手册。此手册请予以保留，以备将来查阅。
本公司所生产的HDMI转换器、切换器、网线延长器、矩阵、分配器等系列产品，其设计之目的是为了让您的影音设备使用起来更便捷，更舒适，更高效，更节能。
      这款型号为BT-HV100是一款可以将高清视频HDMI数字信号转换为VGA模拟信号及AUDIO音频信号的转换器,VGA信号可送到CRT/LED显示器,及投影机等,输入HDMI信号可以驳接PS3,XBOX360,蓝光DVD,高清机顶盒等。用户可以输出把信号同时连接显示器,投影机或电视机VGA等设备。
本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
真诚服务是我们的理念，顾客满意是我们的宗旨。本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。
HDMI转VGA
型号:BT-HV100
一.产品特点

Ⅰ：简介:
  HDMI转VGA是一款可以将高清视频HDMI数字信号转换为VGA模拟信号及AUDIO模拟音频信号的转换器, HDMI信号可以驳接PS3,XBOX360,蓝光DVD,高清机顶盒等,输出VGA可以驳接家用CRT/LED显示器,HD TV电视VGA-IN,投影仪VGA-IN等,可方便为没有HD TV高清电视的朋友解决一时之忧
    HDMI转VGA高清视频转换器,采用数字转换芯片,将HDMI数字信号转为VGA模拟视频信号,不对信号进行缩小,放大等任何技术处理,HDMI输出最高支持1080P/1.3,输出与输出完全一致(点对点输出)

Ⅱ：产品特点:
1. 无需要软件支持,即插即用
2. 全硬件转换处理,具有图像清晰度高,亮度好,对比度高,画质好特点
3.支持HDMI1.3版本(兼容1.0/1.1/1.2),自动检测HDCP
4.体积小,移动性强

 Ⅲ：技术参数:
1.HDMI输入----HDMI输入格式: 480P/720P/ 1080I/1080P/60Hz
2.VGA输出:-----VGA输出分辨率:随输入的HDMI信号而变化
640*480@60Hz、800*600@60Hz、
1024*768@60Hz、1280*720@60Hz、
1280*768@60Hz、1280*800@60Hz、
1280*1024@60Hz、1360*768@60Hz、
1600*1200@60Hz、 1920*1080@60Hz
(此分辨率需要后端显示设备支持,
输出与输入同步)

3.音频输出格式:模拟立体声音频(0.5~1.5 Voltsp-p)
4.电源适配器:AC100~240V转DC/5V直流输出电源

Ⅳ:接口功能

1.HDMI输入接口,驳接驳接PS3/XBOX360/PC
显卡/高清播放机/蓝光DVD/高清机顶盒/
笔记本电脑等
2.VGA信号输入接口,驳接投影仪(三枪,三星,
SONY,NEC等投影仪)或LCD显示器
3.音频输出接口:驳接立体声功放机或耳机

4.DC/5V:电源输入接口(DC/5V 600mA)

二.附件说明:

配件 数量 备注

HV100
1PCS

DC5V/1A
1PCS

用户手册
1PCS

包装
1PCS


三.技术参数

最大传输速率 5.1Gbps
最大工作电流 300mA
电源适配器规格 AC(50/60Hz)100V~240V输入,DC5V/1A输出
工作温度 -40~+80’C
工作湿度 5~90%RH
外观尺寸(长*宽*高)  85*83*28mm
 产品净重 0.085KG
重量(毛重) 0.30KG
彩盒尺寸 210*150*55mm

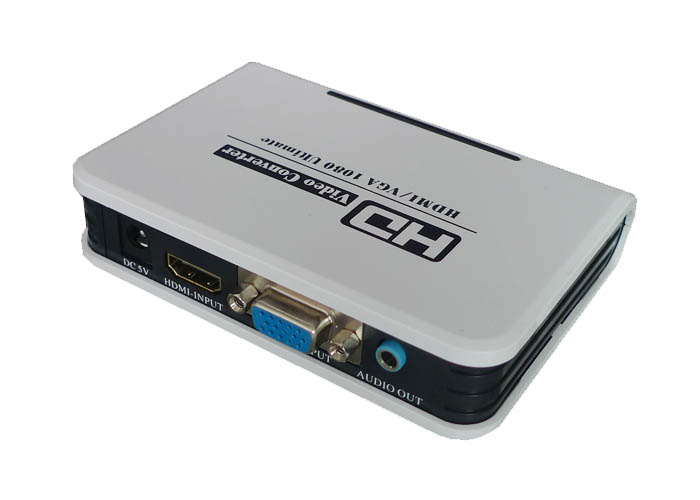

DC/5V：电源输入接口,输入5V/1A电源
HDMI Input：HDMIl输入接口
VGA OUTPUT:VGA输出接口
Audio out:模拟2.1音频输出接口
LED;电源指示灯,通电后常亮

连接与操作:

1.  通过HDMI线把输出设备如PS3/XOBX360/高清播放机等与转换器连接起来；
2.  通过VGA线把转换器VGA输出接口与显示器,投影机或电视的VGA接口连接起来；
3.  把电源接入市电220V

注意事项:
请正确使用并妥善保养，以保证产品性能以及正常工作。
1.      要远离潮湿、高温、多尘、腐蚀性及氧化性气体环境以免损坏。
2.      所有部件应避免强烈振动，不得碰撞、敲击、跌摔，以免损坏。
3.      请勿用湿手接触本机电源适配器插头
4.      从电源插座上拔掉适配器插头时,请握住插头,不要拉电源线.
5.      机器不用时请关掉电源(长期不用时请拔掉电源适配器插头)
6.      请勿开启机盖,切勿接触机内任何器件.
7.      必须使用厂家提供或经厂家认可的电源适配器
   在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：

序号 故障现象 原因及解决方法
1 不通电 1、检查电源插头是否正确插入电源插座.
2、检查电源是否打开.
2 无图像 1、确认电视已开机并处于与本机连接.
2、输入信号源是否开启并连接完好.
3、检查系统的连接状态.
4、检查连接线是否完好.
5、线材质量（HDMI线材要求符合HDMI 1.3标准）
3 图像模糊 1、连接口重新连接,以防插座接口接触不良
2、线材质量（HDMI线材要求符合HDMI 1.3标准）
3. VGA线是否完好无损,是否标准的VGA线
