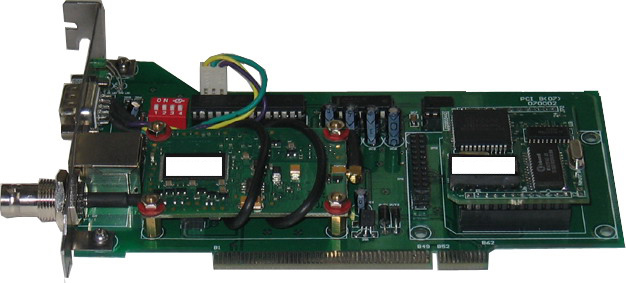

GPS时钟设备有1路RS232或RS422/485串行信号，1路IRIG-B(TTL、422、AC)信号，可以适应各种不同设备的对时需要，广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、IT等领域。

GPS时钟设备的特点

1．总线接口：PCI，安装方便，兼容性强。

2. 时间精度高，脉冲、IRIG-B小于0.1μS，串行口时间信息可达5μS。

3．自保持能力强，装置收不到卫星信号后，24小时自保持能力不超过1m

4．支持单星授时模式，适用于收星效果不佳的情况（订货时须说明），有屋顶和贴窗天线可供选择。

5．板卡经防磁处理，抗干扰能力强。

6．GPS接收天线重点考虑了防雷设计、稳定性设计、抗干扰设计，信号接收可靠性高，不受地域条件和环境的限制。

7．串口信号输出可编程，操作方便。

8．板卡的所有输出信号均经隔离输出，抗干扰能力强。

9．板卡具有多种串行信息输出与交互方式，以满足不同用户的需求。

10．通过指示灯直观反映板卡的同步状况。

GPS时钟设备技术指标

1．运行条件

1）板卡环境条件

工作温度：-10⁰C～+45⁰C；

贮存温度：-40⁰C～+70⁰C；

湿度：<95%。

2）电源

PC机PCI槽+5V供电。电流<300mA 。

3）抗干扰

    在雷击过电压、一次回路操作、开关场故障、二次回路操作及其它强干扰作用下，板卡不误动作。

    板卡快速瞬变干扰试验、高频干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验符合标准GB/T13926-1992（工业过程测量和控制板卡的电磁兼容性），并达到Ⅲ级及以上标准。

GPS时钟设备技术参数

1） GPS接收天线

天线环境要求：

工作温度：-45℃～85℃；

贮存温度：-50℃～90℃；

湿度：100%，结露；

体积：φ96×126mm。

2）GPS接收器

接收频率：1575.42MHz（L1信号）。

接收灵敏度：捕获〈-130dBm，搜索〈-133dBm。

同时搜索：正常状态下可同时搜索8～12颗GPS卫星；

          板卡冷起动时不小于4颗卫星；

          板卡热起动时不小于1颗卫星。

捕获时间：板卡冷起动时小于5min，板卡热起动时小于1min。

内部电池：电池类型：锂电池；

          电池寿命：≮25000h。

3）功耗：≤5W。

4）平均无故障间隔时间(MTBF)≥70000小时；平均维修时间（MTTR）：一般不大于30分，使用寿命不少于10年。正常使用条件下无须维护。

5）输出时间与协调世界时（UTC）时间同步准确度：≤0.1μS。

6）时间同步信号电接口：

时间报文：板卡共有一个RS232/422/485口。

A．通讯波特率: 2400、4800、9600、19200可选。

B．数据格式:信息位8位，一位起始位，一位停止位，异或非校验，校验帧头之后校验字节之前的时间数据,ASCⅡ码。

C．信息格式: 每秒发送一次，格式为:

＜Ｓ＞＜Ｔ＞ D D D D D D D D D D D D D D D＜Ａ＞

  ↑    ↑  ↑↑↑↑↑↑ ↑↑↑↑↑↑↑↑ ↑ ↑

 桢    桢 时时分分秒秒日日月月年年年年校标

 头    头 十个十个十个十个十个千百十个验准

            位位位位位位位位位位位位位位字时

                                          节结

                                             束

    其中，与秒脉冲（PPS）的前沿对齐。例如:现在是2002年6月13号18点45分36秒，则发送信息格式为:ST18453613062002 A。

    如果板卡刚上电或失去同步, 则板卡的信息格式里将不出现<Ｓ>码,即以<Ｔ>为桢头的格式表示输出的信息未经同步,以<Ｓ><Ｔ>为桢头的格式表示输出的信息为同步后的标准时间。

    另外，可根据客户要求订制特殊规约。

E．准确度：≤10μS(波特率为9600时)。

IRIG-B（AC）调制信号接口：

载波频率：1kHz；

信号幅值峰-峰值：高：3～12V可调，低：符合3：1调制比要求；

    输出阻抗：600欧姆，变压器隔离输出。

    同步准确度：≤12μS。

IRIG-B（DC）直流偏置信号接口：

每秒1帧，包含100个码元，每个码元10mS。脉冲宽度编码，2mS宽度表示二进制0、分隔标志或未编码位，5mS宽度表示二进制1，8mS宽度表示整100mS基准标志。

秒准时沿：连续两个8mS宽度基准标志脉冲的第二个脉冲的前沿，上升沿。

帧结构：起始标志、秒（个位）、分隔标志、秒（十位）、基准标志、分（个位）、分隔标、分（十位）、基准标志、时（个位）、分隔标志、时（十位）、基准标志、自当年元旦开始的天（个位）、分隔标志、天（十位）、基准标志、天（百位）（前面各数均为BCD码）、7个控制码（在特殊使用场合定义）、自当天0时整开始的秒数（为纯二进制整数）、结束标志。

根据TEEE Std 1344-1995规定，在IRIG-B P50-P58位增加了年份。

准时上升沿的时间准确度≤1μS。

7）重量：0.2kg。
