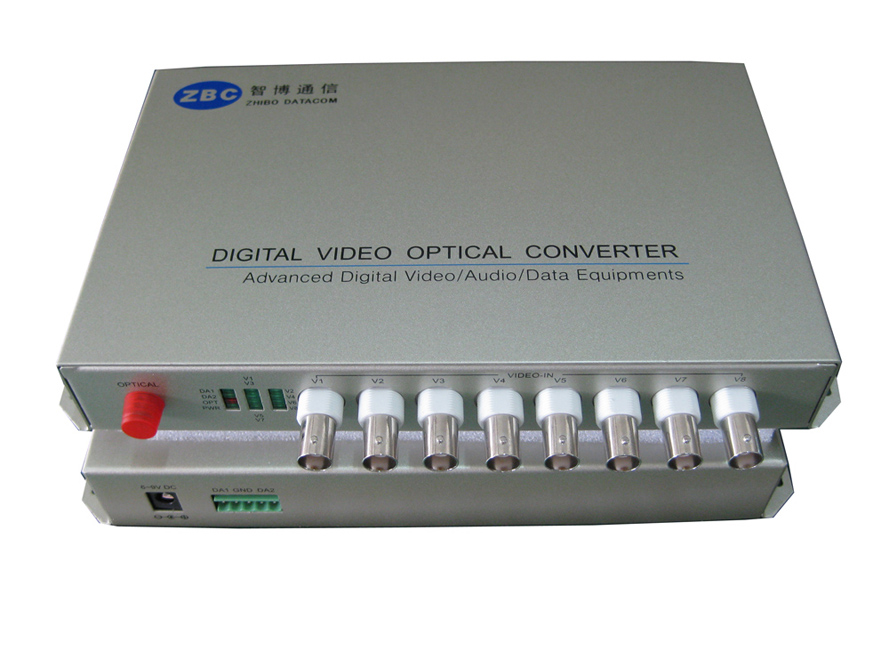

数字视频光端机（含接收机/发射机）是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输8路高品质（10Bit）非压缩视频信息和1路控制信号。它采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。可选视频、音频、数据、开关量、电话、以太网及E1.
|
产品特点
- 10 位数字编码及无压缩式视频传输
- 支持任何高分辩率视频信号
- 5Hz-10MHz 视频通道
- 自动兼容 PAL 、NTSC 、SECAM 视频制式
- 带 APC 电路，输出光功率恒定，动态范围大
- 使用过程中无需停机维护，可带电热插拔
- 千兆光纤传输，大容量，易升级
- 电源和其它参数状态指示的 LED 可监视系统的运行状况
- 支持视频无损再生中继
- 先进自适应技术，使用时无需进行现场的电气或光学调节
- 工业级模块化设计使设备可靠灵活
- 可自动恢复过载保护
- 独特全内置电源设计
适用环境
- 安防系统
- 电视医疗
- 电视电话会议
- 楼宇控制系统
- 智能交通监控系统（ ITS）
- 远程多媒体教学 / 校园监控
- 长距离广播电视传输系统
视频特性
- 视频接口数：8路视频
- 视频接口形式： BNC
- 视频输入 / 输出阻抗: 75 Ω(不平衡)
- 视频输入 / 输出电压: 1VP - P(峰- 峰值)
- 视频带宽： 8MHz
- 视频采样： 15MHz高速采样
- 微分增益：（ 10%-90%APL） DG <1%( 典型值)
- 微分相位： （ 10%-90%APL） DP <0.7°( 典型值)
- 视频信噪比 (加权)： S/N ≥ 70dB （最大光学链路损耗时）
数据特性
- 数据通道数： 1路反向数据
- 数据接口端子：标准工业接线端子
- 据接口信号： RS-232、RS-422、RS-485 、曼码/ Biphase、开关信号
- 码速率： 0～256Kbps
- 误码率：≤ 10-9
一般指标
- 环境温度： -30 ℃～+75 ℃
- 贮存温度： -40 ℃～+85 ℃
- 相对湿度： 0～95% (无冷凝结)
- 尺寸大小：独立式 (225mmX 200mmX40mm)
- 尺寸大小：插卡式 (标准4U集中管理机架)
- 额定供电电压： AC220V/50Hz
- 内部电源功耗： 2.5 W
- MTBF：≥ 105 小时
| |
